多点圧力計測装置DESCRIPTION

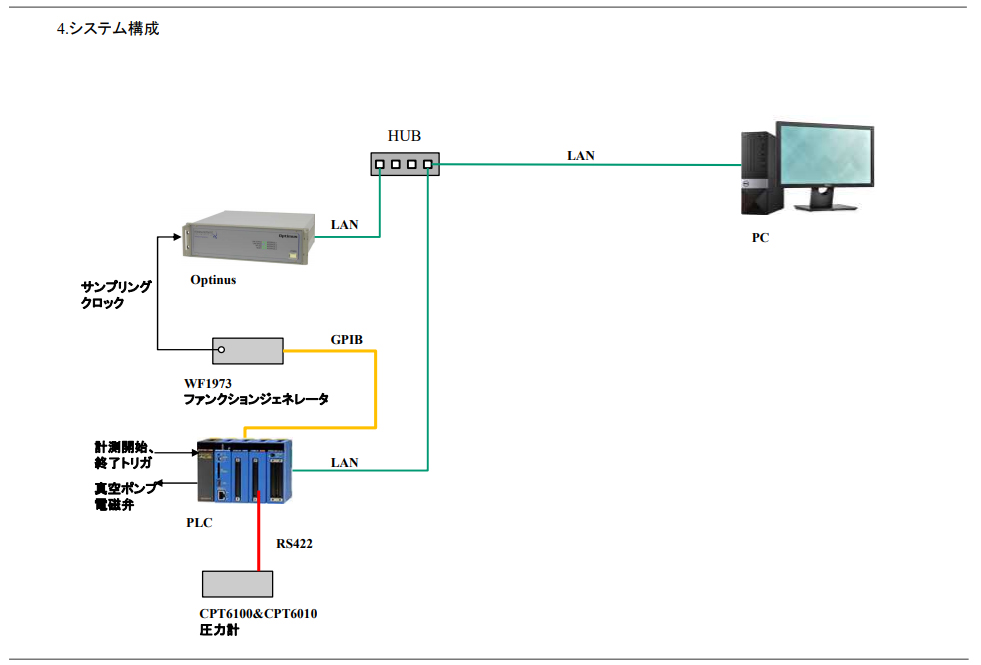

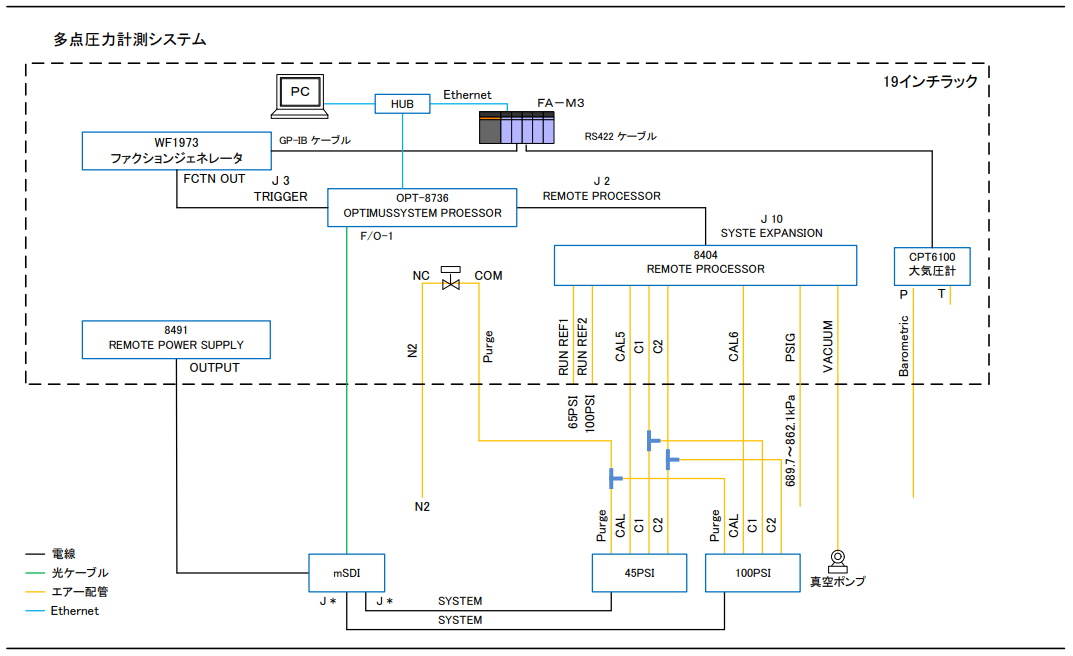

PSI社 Optimusを使用した多点圧力計測装置です。この装置はOptimusを中心に、PLC FA-M3、大気圧計、ファンクションジェネレーターで構成され、PCがLANで接続されています。
PC上のソフトウェアはLABVIEW使用による高度な計測に加え、わかりやすいユーザインターフェースを備えており、諸元入力、校正、計測が行えるようになっています。Optimusはファンクションジェネレーターによって正確な計測タイミングを得ます。圧力の計測チャンネルは最大256Ch。サンプリング周波数は20Hzから500Hz。収録時間は最大900秒となっています。校正圧力を与えられるようになっており、またそれぞれの計測点までの距離を加味した校正や、大気圧を加えた絶対圧力の算出ができるようになっています。最大256点もの多点圧力計測システムとして様々な応用が期待できます。
